¿Qué tipo de condensadores son condensadores de película? Diagramas de estructura detallados de condensadores de película.

Número Navegar:6     Autor:Editor del Sitio     publicar Tiempo: 2021-09-25      Origen:motorizado

Los condensadores de película son componentes electrónicos que se utilizan en muchos electrodomésticos y tienen una amplia gama de aplicaciones. Los condensadores de película son componentes electrónicos hechos de láminas de metal, polipropileno, poliestireno y otros materiales. Con muchas ventajas y un rendimiento superior, ahora es el condensador principal.



Clasificación de condensadores de película.

Un condensador de película es un condensador en el que se utiliza una lámina de metal como electrodo, y una película de plástico como polietileno, polipropileno, poliestireno o policarbonato se superpone desde ambos extremos y luego se enrolla en una estructura cilíndrica. , se denominan condensadores de polietileno (también conocidos como condensadores Mylar), condensadores de polipropileno (también conocidos como condensadores PP), condensadores de poliestireno (también conocidos como condensadores PS) y condensadores de policarbonato.



Según la clasificación de películas, se puede dividir en aproximadamente cuatro tipos, a saber:



1.condensadores de poliéster (también conocidos como condensadores de Mylar)

2.condensadores de polipropileno (también conocidos como condensadores de PP), CBB pertenece a esta categoría 3.condensadores de poliestireno (también conocidos como condensadores PS)

4.condensador de policarbonato



Las estructuras de estos tipos de condensadores son aproximadamente similares, similares a las de los condensadores de papel. La mayoría de ellos están hechos de materiales como el poliestireno. Estos tipos de condensadores de película tienen las características de buena estabilidad, tamaño pequeño, gran capacidad, etc., y se utilizan a menudo como condensadores de derivación en circuitos.



El condensador pp y el condensador ps tienen el mejor rendimiento entre muchos condensadores de película. Por supuesto, el condensador pp y el condensador ps también son los condensadores más caros entre todos los condensadores de película. Los condensadores PP y los condensadores ps se utilizan a menudo en equipos de audio, y los fabricantes suelen utilizar dos tipos de condensadores para publicidad, lo que muestra el estado de los condensadores de papel pp y los condensadores ps en los equipos de audio.



Características del condensador de película



El condensador de película tiene muchas características excelentes, por lo que es un tipo de condensador con un rendimiento excelente. Sus principales equivalencias son las siguientes: no polaridad, alta resistencia de aislamiento, excelentes características de frecuencia (amplia respuesta de frecuencia) y baja pérdida dieléctrica. Basado en las ventajas anteriores, los condensadores de película se utilizan ampliamente en circuitos analógicos. Especialmente en la parte de conexión cruzada de la señal, deben usarse condensadores con buenas características de frecuencia y una pérdida dieléctrica extremadamente baja para garantizar que la señal no se distorsione demasiado cuando se transmita. Entre todos los condensadores de película plástica, los condensadores de polipropileno (PP) y los condensadores de poliestireno (PS) tienen las características más notables. Por supuesto, los precios de estos dos tipos de condensadores son relativamente altos. Sin embargo, en los últimos años, para mejorar la calidad del sonido de los equipos de audio, las piezas y los materiales utilizados se han vuelto cada vez más avanzados, y el precio no es la consideración más importante. Por lo tanto, en los últimos años, la frecuencia y la cantidad de condensadores PP y condensadores PS utilizados en equipos de audio también se están elevando.



Estructura del condensador de película



Los condensadores de película generalmente se refieren a condensadores de película ajustables, que están hechos de láminas de aluminio multicapa conectadas entre sí con tornillos de cobre para hacer láminas fijas y luego aisladas por una película. La parte ajustable está hecha de láminas de aluminio conectadas entre sí mediante asas de ajuste como láminas móviles. Luego insértelo en los estatores mutuamente aislados y use el tornillo del mango para seleccionar y cambiar la capacitancia. Generalmente, se convierte en un doble, llamado condensador variable doble de película de poliéster. Hay muchos otros condensadores, ambos pueden ser equivalentes a dos placas metálicas mutuamente aisladas, combinadas con cables conductores.

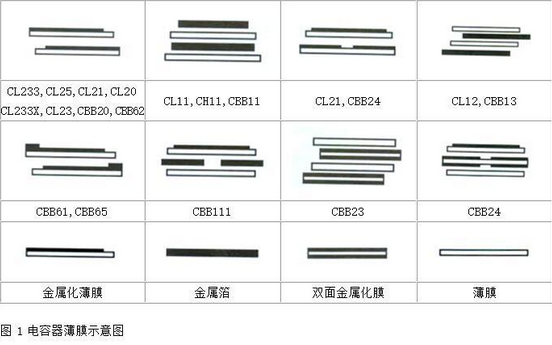

Diagrama de estructura del condensador de película.

 film capacitor


film capacitor2







Ventajas de los condensadores de película.



Las principales ventajas de los condensadores de película: alta resistencia de aislamiento y buena resistencia al calor. Tiene propiedades autocurativas y no inductivas. Tiene un excelente rendimiento de aislamiento de alta frecuencia. La capacitancia y el ángulo de pérdida no tienen nada que ver con la frecuencia en un rango de frecuencia grande y cambian poco con la temperatura, mientras que la rigidez dieléctrica aumenta con el aumento de temperatura, lo que es difícil para otros materiales dieléctricos. Resistencia a altas temperaturas y pequeño coeficiente de absorción.
