La estructura principal de los condensadores de película metalizada y las precauciones de uso

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2020-10-24      Origen:motorizado

Con el rápido desarrollo de la economía nacional y el aumento de la demanda de energía, el país promoverá enérgicamente la construcción de una red inteligente fuerte y, al mismo tiempo, promoverá el rápido desarrollo de la industria de instrumentación eléctrica. Como instrumento indispensable en una fuerte red inteligente, los medidores de energía inteligentes necesitan con urgencia el desarrollo de nuevos productos con el desarrollo de redes inteligentes fuertes. Los condensadores de película metalizada se citan ampliamente como componentes importantes en los medidores inteligentes. Los condensadores para medidores de energía eléctrica se fabrican y desarrollan profesionalmente junto con China Industria de medidores electrónicos de energía eléctrica.



Condensadores de película metalizada:

Los condensadores de película metalizada utilizan una película de plástico orgánico como medio y una película metalizada como electrodo. El condensador se fabrica apilando (excepto para la estructura laminada). La película utilizada en los condensadores de película metalizada incluye polietilenglicol y polinilón, policarbonato, etc., en Además del peso molecular, también existen tipos laminados, entre ellos, los medios de película de poliéster y los de película de polipropileno son los más utilizados.



El polímero de película metalizada utiliza una película de poliéster o una película de polipropileno como medio, y la aleación de zinc y aluminio se adhiere a la superficie de la película mediante evaporación al vacío para formar electrodos. Los condensadores se forman mediante métodos laminados o de sustitución continua no inductiva. Los condensadores tienen un alto voltaje de resistencia , alta resistencia de aislamiento, buenas características de frecuencia de inductancia (inductancia parásita más pequeña), serie ESR, estabilidad de alta capacidad y tangente de baja pérdida.



Los condensadores de película metalizada, como sus condensadores, tienen una alta resistencia de aislamiento, que puede reemplazar las señales de CA o las señales de pulso a la etapa siguiente sin atenuación, sin afectar el punto de funcionamiento de CC de la etapa siguiente. Como condensador reductor, la película de polipropileno metalizado El condensador tiene una tangente de baja pérdida y una alta capacidad de estabilidad (se utiliza un proceso especial para evitar que la corona destructiva atenúe la capacitancia), lo que puede reducir el alto voltaje de CA para cumplir con los requisitos del circuito posterior. El bajo voltaje de CA reemplaza el transformador inversor, lo que hace que el producto más pequeño y más estable.



Esta es la estructura y el principio de los condensadores de película metalizada. Bajo su principio único, el uso de condensadores es más estable, por lo que también está aumentando al mismo tiempo. En tales circunstancias, es beneficioso para el desarrollo integral de la industria de condensadores. de.



Principio y estructura de diseño del condensador:

El polímero de película metalizada utiliza una película de poliéster o una película de polipropileno como medio, y la aleación de zinc y aluminio se adhiere a la superficie de la película mediante evaporación al vacío para formar electrodos. Los condensadores se forman mediante métodos laminados o de sustitución continua no inductiva. Los condensadores tienen un alto voltaje de resistencia , alta resistencia de aislamiento, buenas características de frecuencia de inductancia (inductancia parásita más pequeña), serie ESR, estabilidad de alta capacidad y tangente de baja pérdida.

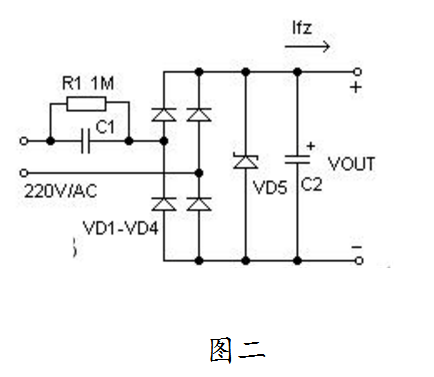

Como condensador de conmutación, el condensador de película metalizada tiene una alta resistencia de aislamiento, que puede reemplazar la señal de CA o la señal de pulso a la etapa posterior sin atenuación, y al mismo tiempo no afecta el punto de operación de CC de la etapa posterior (por ejemplo, C1, C2, C23). Película de polipropileno metalizado como condensador reductor debido a su tangente de baja pérdida y estabilidad de alta capacidad (mediante un proceso especial para evitar la destructividad), la corona atenúa la capacitancia) y puede reducir el alto voltaje de CA a Cumplir con los requisitos del circuito posterior AC baja tensión sustituye al transformador convertidor, haciendo que el producto sea más pequeño y más estable (por ejemplo, dos C1).

capacitorcapacitor2



Desventajas y mejora de los condensadores de película metalizada:

Desde un análisis teórico, no debería haber un modo de falla por cortocircuito para los capacitores de película metalizada, mientras que los capacitores de lámina metálica tendrán muchos fenómenos de falla por cortocircuito (como la serie 27-pbxxxx-j0x) .Aunque los capacitores de película metalizada tienen lo anterior- mencionaron grandes ventajas, en comparación con los capacitores de lámina metálica, también tienen las siguientes dos desventajas: Primero, la estabilidad de la capacidad no es tan buena como los capacitores de lámina, porque los capacitores metalizados son propensos a perder capacidad en condiciones de trabajo a largo plazo y después de curación, la capacidad se puede reducir, por lo tanto, si se utiliza en un circuito oscilador que requiere una gran estabilidad de capacidad, es mejor elegir un condensador de lámina metálica.



Otra desventaja importante es la poca capacidad para soportar grandes corrientes. Esto se debe a que la capa de película metalizada es mucho más delgada que la hoja de metal y la capacidad para transportar grandes corrientes es débil. Para mejorar las deficiencias de los condensadores de película metalizada, actualmente existen Productos mejorados de condensadores de película metalizada de alta corriente en el proceso de fabricación. Las principales formas de mejorar son:

1) Utilice una película metalizada de doble cara como electrodo;

2) Incrementar el espesor del revestimiento metalizado;

3) Proceso de soldadura mejorado del metal de la cara final para reducir la resistencia de contacto.



Precauciones para el uso de condensadores de película:

1. Voltaje de funcionamiento

La selección de los condensadores de película depende del voltaje más alto aplicado y se ve afectada por la forma de onda del voltaje aplicado, la forma de onda de la corriente, la frecuencia, la temperatura ambiente (temperatura de la superficie del condensador), la capacitancia y otros factores. Verifique si la forma de onda del voltaje, la forma de onda de la corriente y la frecuencia en ambos extremos del condensador están dentro del valor nominal antes de su uso.



2. Corriente de trabajo

La corriente de pulso (o CA) a través del capacitor es igual al producto de la capacitancia C y la tasa de aumento de voltaje, es decir, I = C & Tiempos; dt / dt.



Debido a la pérdida del capacitor, cuando se usa en condiciones de alta frecuencia o pulso alto, la corriente de pulso (o CA) que pasa a través del capacitor calentará el capacitor en sí y causará un aumento de temperatura, lo que provocará un riesgo de ruptura térmica. Por lo tanto, el uso seguro de los condensadores no solo está limitado por la tensión nominal, sino también por la corriente nominal.



Cuando la forma de onda de la corriente de trabajo real es diferente de la forma de onda dada, en circunstancias normales, los condensadores de película de poliéster se utilizan cuando el aumento de la temperatura interna es de 10 ° C o menos; los condensadores de película de polipropileno se utilizan cuando el aumento de la temperatura interna es de 5 ° C o menos En caso de uso, no se permite que la temperatura de la superficie del condensador exceda la temperatura límite superior nominal.



La fórmula de aumento de temperatura interna del condensador de película metalizada es la siguiente:

△ T = I2rms * DF * ω / (β * S)

△ T: el aumento de temperatura dentro del condensador

Irms: el valor de corriente efectivo a través del condensador.

DF: Tangente de pérdida

ω: reactancia capacitiva (1 / 2πfc)

β: coeficiente de transferencia de calor de la película

S: superficie del condensador

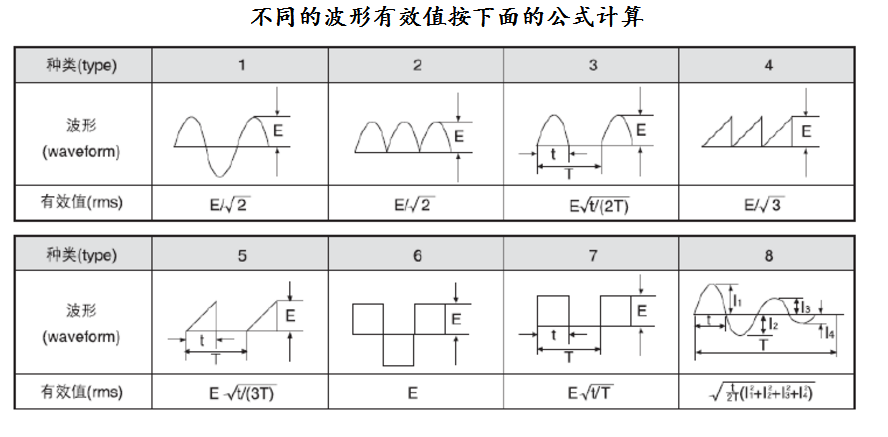

3. Relación de conversión del valor efectivo de varias formas de onda

capacitor3



4. Capacitor charging and discharging

Since the capacitor charging and discharging current depends on the product of the capacitance and the voltage rise rate, even low-voltage charging and discharging may produce a large instantaneous charging and discharging current, which may cause damage to the performance of the capacitor. When charging and discharging, please connect a 20Ω/V~1000Ω/V or higher current limiting resistor in series to limit the charge and discharge current within the specified range. If there is a short-circuit charging and discharging of the capacitor, please include it in the scope of defective products and do not use it.



5. Flame retardancy

Although fire-resistant and flame-retardant materials-combustion-supporting epoxy resin or shells are used in the outer packaging of film capacitors, continuous external high temperature or flame can still deform the capacitor core and cause the package to crack, causing the capacitor core to melt or burn.



6. Ambient temperature

The rated operating temperature of the capacitor is 85°C. When the actual use temperature of the capacitor exceeds the rated use temperature (within the maximum use temperature range), the rated voltage of the capacitor will decrease as the temperature increases. Standard formula for reducing capacitor rated voltage:

VC=VR*(165-TA)/80

VC: Capacitor can withstand voltage at high temperature

VR: capacitor rated voltage

TA: Surface temperature rise of capacitor
