¿Cuáles son los métodos de detección para condensadores?

Hay tres categorías principales: detección de condensador variable, detección de condensador electrolítico y detección de condensador fijo.

1. Detección de condensadores variables.

A. Gire suavemente el eje con la mano, debe sentirse muy suave y, a veces, no debe sentirse suelto o atascado. Cuando se empuja el eje portador hacia adelante, hacia atrás, arriba, abajo, izquierda, derecha y otras direcciones, el eje no debe estar suelto.

B. Gire el eje con una mano y toque el borde exterior del grupo de piezas móviles con la otra mano. No debe haber flojedad. El condensador variable con poco contacto entre el eje giratorio y la pieza móvil ya no se puede usar.

C. Coloque el multímetro en el bloque R × 10k, conecte los dos cables de prueba al extremo delantero de la pieza móvil y la pieza fija del condensador variable con una mano, y gire lentamente el eje varias veces hacia adelante y hacia atrás con el otra mano No debe moverse en la posición infinita. En el proceso de rotación del eje, si el puntero a veces apunta a cero, significa que hay un punto de cortocircuito entre la pieza en movimiento y la pieza fija; Si encuentra un ángulo, la lectura del multímetro no es infinita, pero aparece un cierto valor de resistencia, lo que indica que el condensador variable se está moviendo. Hay un fenómeno de fuga entre la pieza y la pieza fija.

2. Detección de condensadores fijos.

A. Detección de condensadores pequeños por debajo de 10pF. Debido a que la capacidad de los condensadores fijos por debajo de 10pF es demasiado pequeña, use un multímetro para medir. Solo verifique cualitativamente si hay fugas, cortocircuito interno o falla. Al medir, se puede seleccionar el bloque multímetro R × 10k, y los dos pines del condensador se pueden conectar arbitrariamente con dos cables de prueba, y el valor de resistencia debe ser infinito. Si el valor de resistencia medido (el puntero gira hacia la derecha) es cero, indica que el condensador está dañado por una fuga o una falla interna.

B. Compruebe si el condensador fijo 10PF F 0.01μF está cargado y luego juzgue si es bueno o malo. El multímetro selecciona el bloque R × 1k. Los valores beta de los dos transistores están por encima de 100, y la corriente de penetración se puede seleccionar entre 3DG6 y otros tipos de transistores de silicio para formar un tubo compuesto. Los cables de prueba rojo y negro del multímetro están conectados al emisor ey al colector c del tubo compuesto, respectivamente. Debido al efecto de amplificación del transistor compuesto, el proceso de carga y descarga del condensador medido se amplifica, de modo que aumenta la amplitud de la oscilación del puntero del multímetro, lo que es conveniente para la observación. Debe tenerse en cuenta que: durante la operación de prueba, especialmente cuando se mide un condensador de pequeña capacidad, es necesario reemplazar repetidamente los contactos A y B del pin del condensador medido, para ver claramente la oscilación del puntero del multímetro.

C. Para la capacitancia fija por encima de 0.01μF, el bloque R × 10k del multímetro se puede usar para probar directamente si el capacitor se está cargando y si hay un cortocircuito interno o una fuga, y la capacidad del capacitor se puede estimar de acuerdo con amplitud del puntero oscilando hacia la derecha.

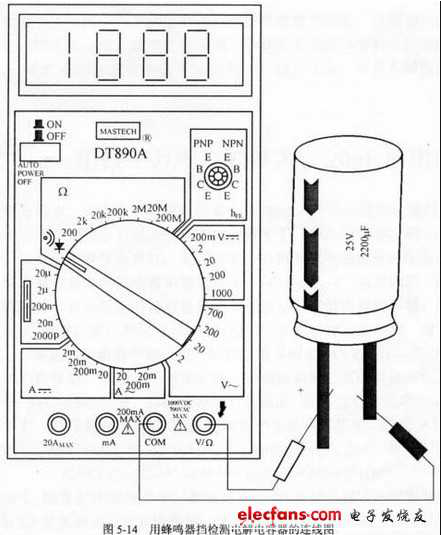

3. Detección de condensadores electrolíticos.

R. Debido a que la capacidad de los condensadores electrolíticos es mucho mayor que la de los condensadores fijos generales, al medir, se debe seleccionar el rango apropiado para diferentes capacidades. Según la experiencia, en circunstancias normales, la capacitancia entre 1 ~ 47 μF se puede medir con el bloque R × 1k, y la capacitancia mayor de 47 μF se puede medir con el bloque R × 100.

B. Conecte el cable rojo del multímetro al polo negativo y el cable negro al polo positivo. En el momento del contacto, el puntero del multímetro se desvía hacia la derecha por un gran grado de desviación (para el mismo bloque eléctrico, cuanto mayor es la capacidad, mayor es el giro), y luego gradualmente hacia la izquierda Gire hasta que se detenga en cierta posición La resistencia en este momento es la resistencia de fuga directa del condensador electrolítico, que es ligeramente mayor que la resistencia de fuga inversa. La experiencia práctica muestra que la resistencia a las fugas de los condensadores electrolíticos generalmente debe estar por encima de varios cientos de kΩ, de lo contrario, no funcionará correctamente. En la prueba, si no hay un fenómeno de carga en la dirección hacia adelante y hacia atrás, es decir, las manecillas no se mueven, significa que la capacidad desaparece o el circuito interno se rompe. Si el valor de resistencia medido es muy pequeño o cero, significa que el condensador tiene grandes pérdidas o daños por ruptura. Ya no se puede usar.

C. Para condensadores electrolíticos con signos positivos y negativos poco claros, el método anterior de medir la resistencia a las fugas se puede utilizar para juzgar. Es decir, mida la resistencia de fuga arbitrariamente, recuerde su tamaño y luego intercambie los cables de prueba para medir una resistencia. El que tiene la mayor resistencia en las dos mediciones es el método de conexión positiva, es decir, el cable de prueba negro está conectado al electrodo positivo y el cable de prueba rojo está conectado al electrodo negativo.

D. Use un multímetro para bloquear la electricidad y cargue el capacitor electrolítico en direcciones directa e inversa. De acuerdo con la magnitud del giro del puntero hacia la derecha, se puede estimar la capacidad del condensador electrolítico.
