¿Qué representan las rayas en un condensador de película

Representa el terminal más externo del condensador durante el bobinado. He notado que pocos ingenieros saben qué representan las rayas en un extremo del condensador, o los diferentes efectos de intercambiar los extremos rayados y no rayados. Incluso si nunca usa este tipo de condensadores, comprender esto marcará la diferencia en sus diseños de PCB. Analicemos este tema.

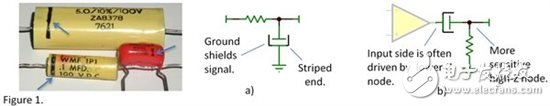

El conductor externo de un condensador de película apantalla el conductor interno. En un circuito RC de paso bajo simple, como se muestra en la Figura 1a, el lado pelado del condensador está conectado a tierra, apantallando así contra el acoplamiento electromagnético y la interferencia electromagnética.

En el circuito RC de Qualcomm, como se muestra en la Figura 1b, ninguno de los extremos del capacitor está conectado a tierra. Sin embargo, en general, el controlador de entrada presenta características de baja impedancia, lo que lo hace menos susceptible al ruido inducido. Por lo tanto, el extremo con la franja debe conectarse al lado de baja impedancia. Ahora veamos el circuito integrador. Como se muestra en la Figura 2a, el capacitor de integración en el circuito integrador es controlado por un amplificador operacional de baja impedancia, y esta conexión es menos susceptible a interferencias externas. En este circuito, la entrada inversora es claramente un nodo sensible, por lo que el extremo con la franja debe conectarse a la salida del amplificador operacional.

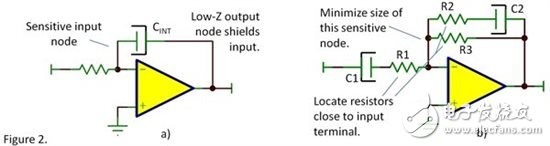

El diseño del circuito mostrado en la Figura 2b requiere mayor atención. El orden de conexión de C1 y R1 afectará los resultados. Lo mismo aplica para R2 y C2. Teóricamente, diferentes órdenes de conexión no generarán diferencias y los resultados de la simulación SPICE serán idénticos. Sin embargo, los condensadores R1 y R2, de menor tamaño, pueden colocarse cerca de la entrada inversora. Esto reduce el área que genera efectos de antena y la capacitancia parásita en la zona sensible (que afecta la estabilidad del sistema). El condensador de película delgada C2, de mayor tamaño, se conecta entre la salida del amplificador operacional y la entrada inversora, con el extremo pelado conectado a la salida del amplificador operacional.

En primer lugar, al diseñar el circuito, es fundamental considerar los circuitos analógicos sensibles a las interferencias, ya que algunos de ellos pueden ser fuentes potenciales de interferencia. En segundo lugar, un diseño y un ajuste de puertos precisos pueden mejorar el rendimiento del circuito. Estos ajustes van más allá del simple intercambio de puertos de condensadores con y sin franjas. Su sistema también puede contener otros componentes voluminosos que absorben y emiten ruido. Una vez que comprenda esto, podrá realizar ajustes y mejoras fundamentadas en el diseño de su PCB.

El condensador rayado nos recuerda que aún tenemos mucho que aprender sobre la conexión a tierra de las placas de circuito impreso, los bucles de señal, la selección de componentes y el diseño de circuitos. Muchas hojas de datos proporcionan medidas específicas para ayudarnos a optimizar el rendimiento.
