¿Qué tipo de condensador es un condensador de película? Diagrama de estructura detallado del condensador de película

Los condensadores de película son componentes electrónicos que se utilizan en muchos electrodomésticos y tienen una amplia gama de aplicaciones. Los condensadores de película son componentes electrónicos hechos de láminas de metal, polipropileno, poliestireno y otros materiales. Con muchas ventajas y un rendimiento superior, ahora es el condensador principal.

Clasificación de condensadores de película:

Los condensadores de película son condensadores en los que se usa una lámina de metal como electrodo, y las películas de plástico como polietileno, polipropileno, poliestireno o policarbonato se superponen desde ambos extremos y luego se enrollan en una estructura cilíndrica. Según el tipo de película plástica, se denominan condensadores de polietileno (también conocidos como condensadores Mylar), condensadores de polipropileno (también conocidos como condensadores PP), condensadores de poliestireno (también conocidos como condensadores PS) y condensadores de policarbonato.

Clasificado por película, se puede dividir en aproximadamente 4 tipos, a saber:

1. Condensador de poliéster (también llamado condensador Mylar)

2. Condensadores de polipropileno (también llamados condensadores de PP), CBB pertenece a esta categoría

3. Condensadores de poliestireno (también conocidos como condensadores PS)

4. Condensador de policarbonato

Estos tipos de condensadores son aproximadamente similares en estructura, similares a los condensadores de papel. La mayoría de ellos están hechos de materiales como el poliestireno. Estos tipos de condensadores de película tienen las características de buena estabilidad, tamaño pequeño, gran capacidad, etc., y se utilizan a menudo como condensadores de derivación en circuitos.

El condensador pp y el condensador ps tienen el mejor rendimiento entre muchos condensadores de película. Por supuesto, el condensador pp y el condensador ps también son los condensadores más caros entre todos los condensadores de película. Los condensadores PP y los condensadores ps se utilizan a menudo en equipos de audio. Los fabricantes suelen utilizar dos tipos de condensadores para publicidad. Muestra el estado de los condensadores de papel pp y los condensadores ps en equipos de audio.

Características del condensador de película:

El condensador de película tiene muchas características excelentes, por lo que es un condensador excelente. Sus principales equivalencias son las siguientes: no polaridad, alta resistencia de aislamiento, excelentes características de frecuencia (amplia respuesta de frecuencia) y baja pérdida dieléctrica. Sobre la base de las ventajas anteriores, los condensadores de película se utilizan ampliamente en circuitos analógicos. Especialmente en la parte de conexión cruzada de la señal, deben usarse condensadores con buenas características de frecuencia y una pérdida dieléctrica extremadamente baja para garantizar que la señal no se distorsione demasiado durante la transmisión. Entre todos los condensadores de película plástica, los condensadores de polipropileno (PP) y los condensadores de poliestireno (PS) tienen las características más notables. Por supuesto, los precios de estos dos tipos de condensadores son relativamente altos. Sin embargo, en los últimos años, para mejorar la calidad del sonido de los equipos de audio, las piezas y materiales utilizados se han vuelto cada vez más avanzados. El precio no es la consideración más importante. Por tanto, en los últimos años también ha aumentado la frecuencia y la cantidad de condensadores de PP y condensadores de PS utilizados en equipos de audio. Mayor.

Estructura del condensador de película:

Los condensadores de película generalmente se refieren específicamente a los condensadores de película ajustables, que están hechos de láminas de aluminio multicapa conectadas con tornillos de cobre para hacer láminas fijas y luego aisladas con películas delgadas. La parte ajustable está hecha de láminas de aluminio conectadas entre sí con manijas ajustables como láminas móviles. Luego insértelo en los estatores mutuamente aislados y use el tornillo del mango para seleccionar y cambiar la capacitancia. Generalmente, se convierte en doble, llamado condensador variable doble de película de poliéster. Hay muchos otros condensadores, todos los cuales pueden ser equivalentes a dos placas de metal aisladas entre sí con cables conductores.

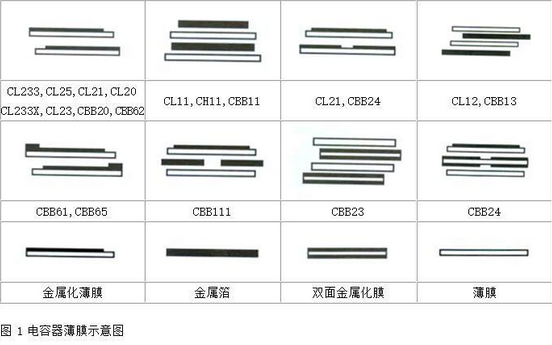

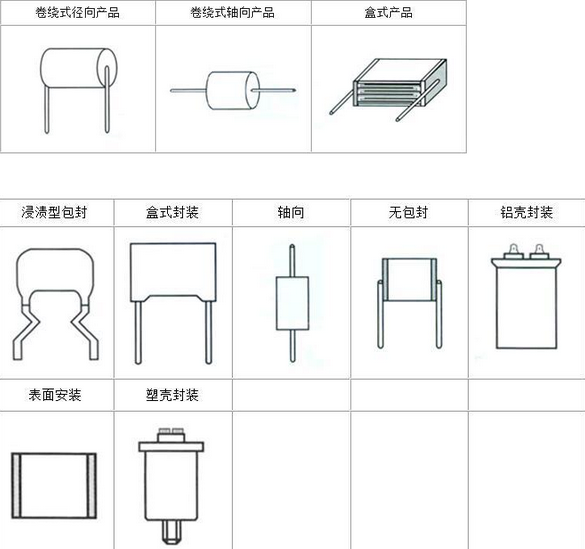

Diagrama de estructura del condensador de película:

Ventajas de los condensadores de película:

Alta resistencia de aislamiento y buena resistencia al calor. Con propiedades autocurativas y no inductivas. Tiene un excelente rendimiento de aislamiento de alta frecuencia. La capacitancia y el ángulo de pérdida son independientes de la frecuencia en un amplio rango de frecuencia y cambian poco con la temperatura, mientras que la rigidez dieléctrica aumenta con el aumento de temperatura, lo que es difícil para otros materiales dieléctricos. Resistencia a altas temperaturas y bajo coeficiente de absorción.
