Cómo instalar capacitores de bajo voltaje Precauciones de instalación para capacitores de bajo voltaje

Historial de desarrollo de condensadores de baja tensión.

(1) En las décadas de 1950 y 1960, se llamó la primera generación de condensadores de bajo voltaje. Su estructura utilizaba papel de condensador sumergido en aceite como medio, el elemento del condensador era un elemento plano y el medio líquido utilizaba aceite mineral (que contenía sustancias tóxicas de PCB), etc., y el producto era de gran tamaño y la pérdida de potencia activa alcanzaba aproximadamente 0.2 [%] ~ 0.5 [%], el modelo doméstico en mi país es la serie BW.

(2) En la década de 1970, con la aplicación de película metalizada en lugar de papel capacitor, el elemento capacitor cambió de un tipo plano a una estructura circular. Debido a su rendimiento de autorreparación, la fuerza de campo del producto mejoró considerablemente y el volumen del producto se redujo considerablemente, que fue el 40［%］de la serie BW, la mayor parte del medio líquido es aceite mineral o resina, y el la pérdida de potencia activa es de aproximadamente 0,12 [%]. Los modelos domésticos en mi país son principalmente series BZMJ.

(3) En la década de 1980, los fabricantes europeos de condensadores lanzaron los condensadores de bajo voltaje MKP de tercera generación con una estructura cilíndrica, y sus componentes utilizan una película metalizada de aproximadamente 7 μm, está llena de aceite natural o resina y sellada en la carcasa de aluminio, el volumen se reduce aún más y la pérdida de potencia activa se reduce a 0,3 W/kvar. Debido a la limitación de tiempo y desarrollo, los condensadores de bajo voltaje actuales producidos en China se importaron del extranjero a principios de la década de 1980 y pertenecen a la segunda generación de productos. Por ejemplo, las fábricas de capacitores en Wuxi, Jinzhou, Guilin y Nanjing han introducido tecnología de producción y equipos clave de SHIZUKI en Japón, ASEA en Bélgica, ARCOTRONICS en Italia e ICAR en Italia, su estructura de producto es cuadrada u ovalada , generalmente usando una película metalizada de 8 μm, y la vida útil estadística es de aproximadamente 2 a 6 años en promedio.

(4) Con la tendencia de desarrollo de productos eléctricos hacia la miniaturización, sin aceite y la protección del medio ambiente, la cuarta generación de capacitores de bajo voltaje llenos de gas (GMKP) muy nuevos utiliza una película metalizada de 5 ~ 6 μm para llenar gas protector especial, y tiene incorporado Protección de seguridad única. La característica clave del dispositivo es realizar la revolución del medio y realizar la gasificación del dieléctrico. Como resultado, los capacitores secos teóricamente reales y una nueva generación de productos con diversas características como resistencia al fuego y a la llama, seguridad y confiabilidad tienen sido producido.

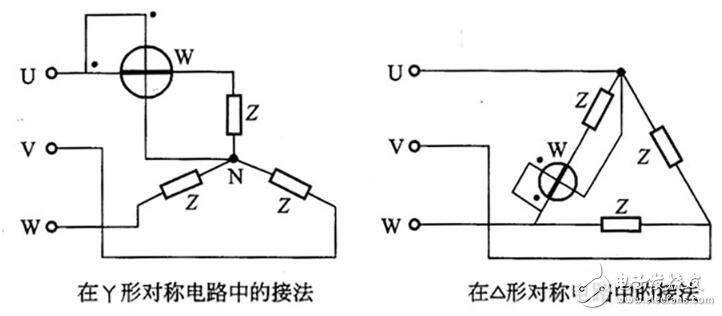

Cómo instalar capacitores de bajo voltaje_Precauciones de instalación para capacitores de bajo voltaje

Precauciones para la instalación de condensadores de baja tensión.

一、El método de instalación del circuito de alto voltaje (barra colectora de alto voltaje) que se instala centralmente en la subestación. Este método tiene menos costo de equipo y es fácil de instalar, pero el efecto no es tan efectivo como la instalación en el lado de bajo voltaje, sino que solo es efectivo en el lado de la ubicación de la instalación.

二、Cuando se instala en el lado de bajo voltaje, cuanto más cerca esté de la carga, mejor, y cada carga se conecta idealmente en paralelo con un capacitor de potencia de capacidad adecuada. Según este método, todo el sistema de potencia, como alta y las líneas de bajo voltaje y los transformadores pueden reducir la pérdida de energía, de modo que el equipo pueda generar una cantidad adecuada de margen, pero si se usa este método, la instalación del equipo es relativamente costosa.

三、Cuando se instalan en cargas con bajo factor de potencia y motores de alto voltaje, los capacitores de potencia con la capacidad adecuada se instalan individualmente. Para otras cargas, el capacitor de potencia agregado al circuito de alto voltaje se integra para mejorar el factor de potencia, es decir, la combinación de los dos métodos anteriores se utiliza.

四、Al configurar, la capacidad del eslabón fusible (alto voltaje) debe ser de 1,65 a 2,5 veces la corriente nominal del capacitor. Cuando se colocan dos o más unidades una al lado de la otra, la distancia entre ellas debe ser de al menos 8 cm para facilitar la disipación del calor.

五、Evite el uso de cableado de placa de cobre (condensadores de alto voltaje y condensadores exteriores de bajo voltaje) al conectar en paralelo.

六、La capacidad del cableado y de la aparamenta no debe ser inferior a 1,35 veces la corriente nominal del condensador.

七、Durante los trabajos de mantenimiento, es necesario cortar la alimentación (alta tensión) durante 5 minutos, (baja tensión) durante 3 minutos, y solo se puede implementar cuando se confirme que no hay tensión residual.

八、Para otras precauciones, consulte el reverso de la tarjeta de inspección del condensador.

Cableado e Instalación de Condensadores Shunt de Baja Tensión

Al cablear capacitores de potencia paralelos de bajo voltaje, ¿cómo deben instalarse los componentes eléctricos relevantes? Ahora el editor lo llevará a comprender el cableado y la instalación de capacitores paralelos de bajo voltaje.

1. Directamente conectado al dispositivo de descarga

Se puede establecer un punto de contacto automático entre el condensador de potencia y el dispositivo de descarga, y no se puede instalar ningún interruptor o fusible en el medio.

2. Configure un dispositivo de protección separado

Los condensadores de potencia deben estar equipados con dispositivos de control y protección independientes, si es necesario mejorar el factor de potencia del equipo eléctrico solo, los dispositivos de control y protección se pueden usar junto con el equipo eléctrico.

Cómo instalar capacitores de bajo voltaje_Precauciones de instalación para capacitores de bajo voltaje

3. Instalar apropiadamente un reactor

Cuando el contenido de armónicos de alto orden en el entorno de potencia puede exceder el rango de tolerancia de los condensadores de derivación de bajo voltaje, los reactores con diferentes tasas de reactancia deben conectarse en serie.

4. El condensador debe estar conectado a tierra.

Cuando el voltaje nominal del capacitor de potencia es el mismo que el voltaje nominal de la red de suministro de energía, la carcasa del capacitor de potencia debe conectarse a tierra.

5. Instale el soporte de aislamiento

Cuando la tensión nominal del condensador de potencia es inferior a la tensión nominal de la red de suministro de energía, es necesario aislar el soporte de cada condensador de fase y su nivel de aislamiento debe coincidir con el voltaje nominal de la red de suministro de energía.
