Cómo medir el condensador de arranque es bueno o malo

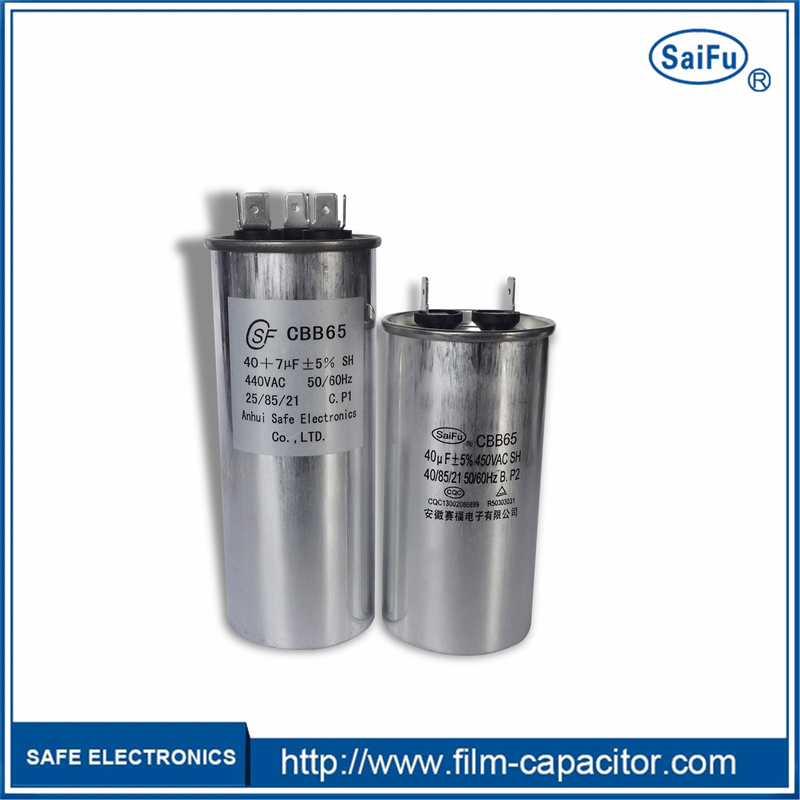

El condensador de la unidad exterior del acondicionador de aire cumple la función de arranque. No subestimes el condensador. Si el capacitor está roto, todo el acondicionador de aire no se enfriará y también es una falla común que hace que el acondicionador de aire no enfríe o caliente. Después de ver el efecto del capacitor, ¿siente que el efecto es excelente? ¿Cómo juzgar la calidad del condensador durante el mantenimiento? Si el capacitor del aire acondicionado está roto, generalmente se puede ver desde el exterior. Algunos capacitores están abultados y tienen fugas, lo que se puede ver desde el exterior. Algunos de ellos necesitan un medidor de capacitancia para medir, porque se ve bien en apariencia, y debe medirse con herramientas de una tienda especializada.

Método 1: método muy directo y simple: conecte directamente con 220 V CA, puede conectar un polo primero y tocar el otro pin del condensador con otro cable de alimentación. Si al tocarlo se produce una pequeña chispa, se puede estar seguro de que el condensador está cargado, es decir, el condensador no está roto.

Método 2: multímetro tipo puntero, también puede usar el medidor digital para medir la capacitancia.

Si usa un multímetro de puntero, generalmente use el archivo R×1K y conecte los cables de prueba a los dos polos del capacitor. En este momento, la aguja del multímetro oscilará y luego volverá lentamente a cero o casi a cero. Dichos condensadores son buenos. Cuanto mayor sea la capacidad del condensador, mayor será el tiempo de carga y más lento oscilará el puntero en la dirección de 00. Si después de conectarlo, el puntero no se mueve y el valor de resistencia que se muestra es muy pequeño y no se mueve, debe estar mal.

Método 3: Verifique y mida con un multímetro digital.

Verifique con un multímetro digital, ajuste el multímetro digital al nivel de resistencia apropiado y el cable de prueba rojo y el cable de prueba negro, respectivamente, toquen los dos polos del capacitor bajo prueba. En este momento, el valor de la pantalla aumentará gradualmente desde 000 hasta que se muestre el símbolo de desbordamiento "1". Si siempre se muestra 000, significa que el capacitor tiene un cortocircuito interno. Si siempre se muestra el desbordamiento, puede ser un circuito abierto entre los electrodos dentro del condensador, o el archivo de resistencia seleccionado puede ser inapropiado.

Para poder ver el proceso de carga del capacitor desde la pantalla de visualización, se deben seleccionar diferentes engranajes de resistencia para capacitores con diferentes capacidades. El principio de seleccionar el archivo de resistencia es: cuando el capacitor es grande, se debe seleccionar el archivo de baja resistencia; cuando la capacidad del capacitor es pequeña, se debe seleccionar el archivo de alta resistencia. Si usa un archivo de baja resistencia para verificar un capacitor de pequeña capacidad, debido a que el tiempo de carga es muy corto, siempre mostrará un desbordamiento y el proceso de cambio no puede ser visto, por lo que es fácil juzgar erróneamente que el condensador está abierto.

Si se usa un archivo de alta resistencia para verificar un capacitor de gran capacidad, dado que el proceso de carga es muy lento, el tiempo de medición debe ser relativamente largo. Para capacitores por encima de 0.1~1000uF, el rango de resistencia se puede seleccionar de acuerdo con la tabla (el tiempo de carga en la tabla se refiere al tiempo requerido para que el rango de visualización cambie de 000 a desbordamiento).

La selección del engranaje de resistencia al medir capacitores, engranaje de resistencia (Ω) rango de capacitor medido (uF) tiempo de carga S20M0.1~12~122M1~102~18200K10~1003~2020K100~10003~132K＞1000＞3 ruptura del capacitor o después de la el circuito está abierto, no se puede reparar, solo se puede reemplazar un nuevo condensador del mismo tipo. Para facilitar la selección durante la reparación, la siguiente tabla enumera la capacidad del condensador y la selección de la potencia de salida del motor del compresor para referencia. Selección de la capacidad del condensador y la potencia de salida del motor del compresor Potencia de salida del motor del compresor (W) 0,2, 0,4, 0,75, 1,0, 1,5, 2,0, 2,2, 3,0, 3,7, 4,0, 5,0; Capacidad del condensador (uF) 15, 20, 30, 30, 40, 50, 50, 50, 75, 75, 100.
