El condensador de película plástica se conoce como condensador de película o condensador FK. Utiliza una película de plástico como dieléctrico.
Las características principales de los condensadores de película son: no polaridad, alta resistencia de aislamiento, excelentes características de frecuencia (respuesta de frecuencia amplia) y pequeña pérdida dieléctrica. Debido a estas ventajas, los condensadores de película se usan ampliamente en circuitos analógicos. Especialmente en la parte donde se conecta la señal, se debe utilizar un condensador con buenas características de frecuencia y una pérdida dieléctrica extremadamente baja para garantizar que la señal no cause demasiada distorsión durante la transmisión. Entre todos los condensadores de película plástica, las características de los condensadores PP y los condensadores PS son las más significativas.
1. Estructura basica
La estructura interna del condensador de película es principalmente la siguiente: una lámina de metal (o una lámina obtenida por metalización de un plástico) se usa como placa de electrodo, y el plástico se usa como dieléctrico. Obtenido por bobinado o proceso de apilamiento. La disposición de las láminas y las películas es diferente, lo que resulta en una variedad de métodos de construcción. La figura 1 es un esquema típico de un condensador de película delgada.
1. Clasificación básica
La clasificación principal de los condensadores de película: dieléctrico, disposición de película (dieléctrico) y papel de aluminio (placa de electrodo), estructura, método de final de línea.
Clasificación a partir de materiales dieléctricos:

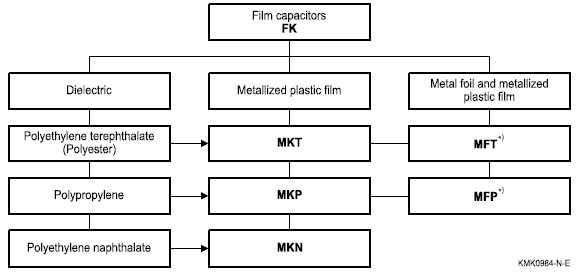

Desde la perspectiva de las características de la aplicación, el rendimiento de las características clave todavía se debe a sus diferentes dieléctricos. La película dieléctrica DIN 41379 clasifica los condensadores de película de la siguiente manera:
Tipo T: tereftalato de polietileno-PET (o éster)
Tipo P: P P-Polipropileno
Tipo N: PEN-naftalato de polietileno
Los condensadores con el prefijo M son películas metalizadas. Los condensadores MFP y MFT consisten en papel de aluminio y película de plástico metalizado, y no están dentro del alcance de DIN 41379. | ||
Tipos | Característica | Aplicación tipica |
Poliéster (Tereftalato de polietileno o PET) Hecho de película metalizada o película / lámina | Alta constante dieléctrica y alta resistencia dieléctrica. La película de poliéster metalizado tiene propiedades de autocuración y mayor densidad de capacidad. | Bypass, Acoplamiento, Filtrado |
Poliéster (Naftalato de polietileno, PEN) Hecho de película metalizada. | Poliéster de alta temperatura. El alto punto de fusión hace que estos condensadores sean de tipo SMD y se pueden usar en entornos de alta temperatura. | Propósito general |
Polipropileno (PP) Hecho de película metalizada o película / lámina | Coeficiente de temperatura de ángulo de baja pérdida y baja pérdida, características de baja absorción dieléctrica (es decir, la capacidad se ve menos afectada por la humedad), alta resistencia dieléctrica, alta resistencia de aislamiento y coeficiente de capacidad de temperatura negativa. | Osciladores y filtros estabilizados, circuitos de muestreo y retención, aplicaciones de pulso, aplicaciones de CA y filtrado principal |
Sulfuro de polifenileno (SULFURO DE POLIFENILENO, PPS) Hecho de película metalizada. | Baja pérdida, amplio rango de temperatura de operación, coeficiente de baja temperatura, buena estabilidad. | Contadores y filtros. Automotriz y otras aplicaciones de alta temperatura ambiente |

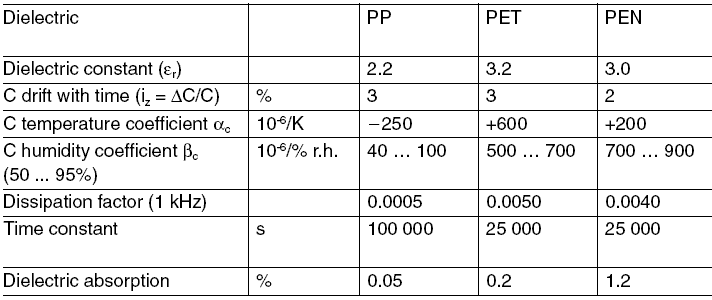

Algunas constantes características típicas de los dieléctricos: | ||
| ||
Sobre la metalización:
La película metalizada se hace depositando al vacío una capa delgada de metal sobre una película de plástico como electrodo. Se omite el grosor de la lámina del electrodo y se reduce el volumen por unidad de capacidad del condensador. Por lo tanto, los condensadores de película metalizada son relativamente fáciles de hacer condensadores pequeños y grandes. Las películas utilizadas en los condensadores de película metalizada incluyen polietileno, polipropileno, policarbonato y similares. Por ejemplo, el condensador MKP es la abreviatura de condensador de película de polipropileno metailizado; MKT es la abreviatura de poliéster metailized. Además del tipo de devanado, también hay tipos laminados. Los condensadores de película metalizada se caracterizan por una acción de autocuración. Es decir, si una pequeña parte del electrodo provoca un cortocircuito debido al límite eléctrico frágil, el metal del electrodo que rodea la parte del cortocircuito será restaurado por el área más grande de fusión y evaporación debido a la energía electrostática o cortocircuito. corriente transportada por el condensador en ese momento. El aislamiento hace que el capacitor vuelva a su papel nuevamente.

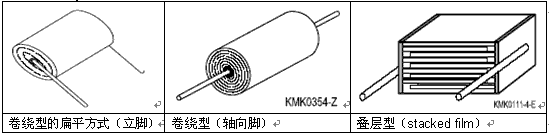

De estructuralmente:
Estilo plano enrollado (pie) | Tipo rodante (pie axial) | Tipo apilado （película apilada） |

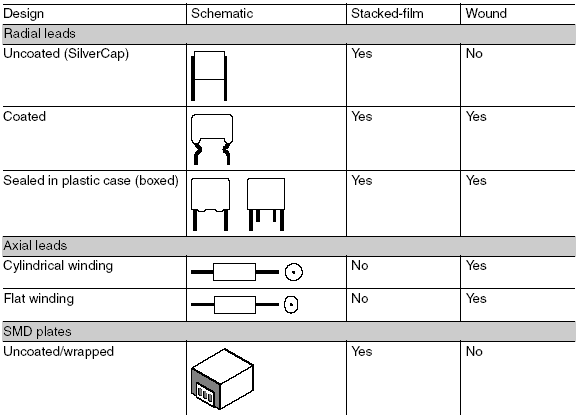

Desde el final de la línea:
